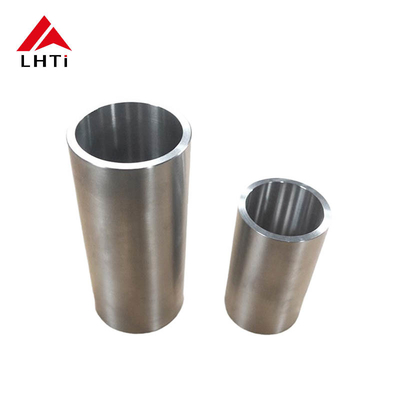

Чистая титановая труба прочная и легкая Титановая труба Gr2 Gr5 с прочностью 800MPa

Введение в титановые спиральные трубки с нагревательной катушкой

Титановые спиральные трубы с нагревательной катушкой - это специализированные компоненты, используемые в различных промышленных приложениях для эффективной передачи тепла и нагревательных процессов.Эти трубы спроектированы в спиральной конфигурации, что позволяет максимально увеличить площадь поверхности для теплообмена и повысить эффективность систем отопления.

Ключевые особенности

1. Свойства материала: Титан, особенно такого класса, как Gr2, обладает превосходной коррозионной стойкостью, высоким соотношением прочности и веса и долговечностью.Эти свойства делают титановые спиральные трубы идеальными для использования в суровых условиях, включая химическую переработку и морское применение.

2. Спиральная конструкция: спиральная конфигурация позволяет улучшить динамику потока и распределение тепла.что делает его подходящим для различных отопительных применений, такие как теплоснабжение, системы HVAC и промышленные процессы.

3. Легкость: по сравнению с другими материалами, такими как нержавеющая сталь, титан значительно легче, что может привести к более легкой обработке и установке,а также снижение структурной нагрузки на поддерживающие системы.

4. Сварка: Титан легко сваривается, что позволяет настраивать и интегрировать спиральные трубы в существующие системы.Эта универсальность необходима для удовлетворения конкретных инженерных требований.

5. Биосовместимость: в медицинских применениях биосовместимость титана делает его подходящим для устройств, требующих безопасного взаимодействия с

Преимущества титановых спиральных труб нагревательной катушки

Титановые спиральные трубы с нагревательной катушкой имеют несколько значительных преимуществ, что делает их предпочтительным выбором в различных отраслях промышленности.

1. Исключительная коррозионная устойчивость: инертность титана в агрессивной химической среде предотвращает деградацию, что приводит к более длительному сроку службы.что делает его финансово разумной инвестицией для операторов.

2. Легкость: вес этих труб значительно меньше, чем у традиционных материалов, поэтому их легче транспортировать и устанавливать.где эффективность веса имеет решающее значениеСниженный вес также позволяет облегчить поддерживающие конструкции, повышая эффективность системы в целом.

3. Улучшенная эффективность теплопередачи: спиральная конструкция максимизирует площадь поверхности, улучшая динамику жидкости и тепловую производительность.что жизненно важно для процессов, требующих точного контроля температуры.

4. Устойчивость к высоким температурам: Титан может выдерживать повышенные температуры, не теряя структурной целостности, что делает его подходящим для требовательных приложений в различных промышленных условиях.

5. Расходная эффективность: сочетание долговечности, легкой конструкции и эффективности приводит к снижению эксплуатационных затрат,что делает титановые спиральные трубы с нагревательной катушкой привлекательным вариантом для долгосрочного использования.

Ключевые свойства титановых труб класса 2 класса 5

Титан 2-го и 5-го классов являются двумя наиболее часто используемыми сплавами титана, каждый из которых имеет различные свойства, подходящие для различных применений.

Титан 2 класса (торговый чистый титан)

Титан 2-го класса часто называют CP Ti 2-го класса или коммерчески чистым титаном.хорошая прочность, и свариваемость.

1Химический состав

• Титан (Ti): ~99%
• Небольшое количество кислорода, углерода, азота, водорода и железа.
• Титан 2-го класса - это, по сути, чистый титан с низким содержанием сплавных элементов, что делает его идеальным для коррозионно-стойких применений.

2Механические свойства

• Прочность на растяжение: приблизительно 345 450 MPa (50 65 ksi)
• Устойчивость к выходу: около 275 МПа (40 кси)
• Удлинение: 20-30%
  • Это дает ему хорошую пластичность, что делает его легко формируемым и подходящим для различных применений, где гибкость важна.
• Модуль эластичности: ~105 ГПа (15,2 млн psi)

3. Сопротивляемость коррозии

• Отличная устойчивость к широкому спектру коррозионной среды, включая морскую воду, хлориды, кислоты и окислительные агенты.
• Устойчивы к пробоям, коррозии трещин и трещинам от коррозии.
• Часто используется в химической обработке и морских приложениях, где воздействие коррозионных веществ является обычным явлением.

4. Сварная способность

• Отличная свариваемость с такими процессами, как TIG (Тунгстен Инертный Газ) и MIG (Металл Инертный Газ) сварка.
• Может быть сварка как в полученных, так и в отжигаемых условиях без ущерба для механических свойств.

5Термостойкость

• Способен выдерживать умеренные температуры до около 400 ° C (752 ° F).
• Не так устойчивы к теплу, как некоторые другие титановые сплавы, такие как класс 5.

6. Плотность

• Плотность: ~4,51 г/см3 (4510 кг/м3)
  • Немного плотнее, чем некоторые из более легированных титановых сортов, но все еще относительно легкий по сравнению со сталью.

Титан 5 класса (Ti-6Al-4V)

Титан 5-го сорта, также известный как Ti-6Al-4V, является альфа-бета сплавом, содержащим 6% алюминия и 4% ванадия.и отличная стойкость к усталости и коррозии.

1Химический состав

• Титан (Ti): баланс (примерно 90%)
• Алюминий (Al): 6%
• Ванадий (V): 4%
• Железо (Fe), кислород (O) и углерод (C) присутствуют в следовых количествах.

2Механические свойства

• Прочность на растяжение: приблизительно 895-1200 MPa (130-175 ksi)
  • Гораздо выше, чем титан 2-го класса, что делает его подходящим для применения при высоких напряжениях.
• Устойчивость к выходу: около 828 МПа (120 кси)
  • Более высокая прочность, чем класс 2, что делает его более подходящим для структурных приложений, требующих лучшего соотношения прочности и веса.
• Удлинение: 10 ∼ 15%
• Модуль эластичности: ~ 110 GPa (16 миллионов psi)

3. Сопротивляемость коррозии

• Хорошая коррозионная устойчивость к широкому спектру сред, включая морскую воду, хлориды, серную кислоту и кислоты.
• Сопоставима с классом 2 по устойчивости к коррозии в большинстве условий, но немного менее устойчива в некоторых агрессивных,среды, богатые хлоридами из-за присутствия легирующих элементов, таких как алюминий и ванадий.

4. Сварная способность

• Хорошая свариваемость, но требует большей осторожности по сравнению с классом 2 из-за его более высокой прочности и содержания сплавов.
• Общие процессы сварки включают сварку TIG, MIG и EB (электронный луч).
• Для сохранения прочности и механических свойств необходимы правильная термическая обработка и сварка.

5Термостойкость

• Может работать при более высоких температурах, чем класс 2, с максимальной непрерывной рабочей температурой около 400 600 ° C (752 1112 ° F).
• Обладает хорошей тепловой устойчивостью и может выдерживать умеренный тепловой цикл.

6. Плотность

• Плотность: ~ 4,43 г/см3 (4430 кг/м3)
  • Легче, чем большинство стальных сплавов, что способствует его широкому использованию в аэрокосмических и автомобильных приложениях, где важно сокращение веса.

Процессы производства титановых спиральных труб с нагревательной катушкой

Производство титановых спиральных труб с нагревательной катушкой предполагает ряд передовых процессов, которые гарантируют, что конечный продукт соответствует высоким стандартам производительности.Вот обзор ключевых шагов:

1. Подготовка материала:

   • Процесс начинается с высокочистых титановых слитков, которые расплавляются и очищаются для устранения примесей.Для достижения желаемого качества материала часто используются такие методы, как вакуумное переплавление дугой (VAR), гарантируя, что титан соответствует строгим отраслевым стандартам.

2. Формирование труб:

   • После того, как титан готовится, он проходит процессы формирования, такие как экструзия или прокат, чтобы сформировать первоначальную трубчатую структуру.Этот этап имеет решающее значение для достижения желаемого диаметра и толщины стенки.

3. Создание спиральной конфигурации:

   • Дизайн спирали достигается с помощью специализированных методов обработки.Эти методы обеспечивают сохранение структурной целостности трубы при оптимизации геометрии для эффективного потока теплаТочность в этом шаге жизненно важна для повышения тепловой производительности.

4. Тепловая обработка:

   • После того, как трубы сформированы, они могут быть подвергнуты термической обработке для улучшения механических свойств и уменьшения внутреннего напряжения.Этот шаг способствует долговечности и производительности конечного продукта, особенно при применении при высоких температурах.

5. Сварка и соединение:

   • Сварка имеет важное значение для сборки титановых спиральных труб с нагревательной катушкой.соединения без дефектов при сохранении свойств материала- квалифицированные техники гарантируют, что сварки соответствуют стандартам качества.

6. Контроль качества:

   • В течение всего производственного процесса применяются строгие меры контроля качества.Неразрушительные испытания (NDT) и измерения проверяются для проверки соответствия конечного продукта всем спецификациям.Это обеспечивает надежность и производительность в эксплуатационных условиях.

ASTM B338 является стандартной спецификацией, которая охватывает бесшовные и сварные титановые трубы и трубы для различных применений, особенно в аэрокосмической, химической и морской промышленности.Вот краткое представление о титановых трубах ASTM B338:

Обзор ASTM B338

1. Сфера применения:

   • ASTM B338 определяет требования к титановым трубам различных классов, включая коммерчески чистый титан и титановые сплавы.и они предназначены для использования в условиях высокой производительности.

2. Уровни материалов:

   • Общие классы включают CP (коммерчески чистые) титановые классы (класс 1 - 4) и сплавные классы (например, класс 5, Ti-6Al-4V).и коррозионная стойкость.

3. Применение:

   • Спецификация в основном используется в отраслях, требующих высокого соотношения прочности к весу и отличной коррозионной стойкости, таких как аэрокосмическая промышленность, химическая промышленность, морское строительство,и медицинских применений.

4. Производственные процессы:

   • Трубы производятся с помощью таких процессов, как горячая обработка, холодная обработка и термическая обработка, чтобы соответствовать конкретным механическим свойствам и габаритам.Они также могут проходить проверки для обеспечения качества.

5. Стандарты и испытания:

   • ASTM B338 описывает требования к испытаниям механических свойств, коррозионной стойкости и габаритов, обеспечивая соответствие труб отраслевым стандартам производительности и безопасности.

6. Спецификации:

   • Стандарт предусматривает подробные требования к размерам труб, толщинам стен, допустимым отклонениям и поверхностным отделкам, гарантируя, что они отвечают строгим требованиям их предполагаемых применений.

Преимущества титановых труб ASTM B338

• Устойчивость к коррозии: Отличная устойчивость к широкому спектру коррозионных условий, включая морскую воду и кислотные условия.
• Легкость: меньшая плотность по сравнению со сталью, что делает их подходящими для применения, где экономия веса является критической.
• Прочность: высокая прочность на растяжение и устойчивость к усталости, идеально подходит для требовательных применений.
• Биосовместимость: подходит для медицинских применений, поскольку они не реагируют неблагоприятно на ткани тела.

Ключевые свойства титановых труб ASTM B338:

Спецификация ASTM B338 подчеркивает несколько критических свойств титановых труб, которые способствуют их производительности в различных приложениях.

1Механические свойства

• Прочность на растяжение: титановые трубы ASTM B338 обладают высокой прочностью на растяжение, что позволяет им выдерживать значительное напряжение без деформации.титан, используемый в коммерческих целях в чистом виде (классы 1 и 2), обычно имеет прочность на растяжение от 240 до 450 МПа, в то время как титановые сплавы, такие как Ti-6Al-4V, могут превышать 900 МПа.
• Устойчивость к натяжке: устойчивость к натяжке указывает на максимальное напряжение, которое может быть нанесено до наступления постоянной деформации.в то время как титановые сплавы, такие как Ti-6Al-4V, имеют гораздо более высокую прочность, повышая их пригодность для несущих применений.
• Удлинение: это свойство отражает пластичность материала, указывая на то, насколько он может растянуться до разрыва.что имеет решающее значение для приложений, требующих формирования и формования.

2. Сопротивляемость коррозии

• Исключительная устойчивость: коммерчески чистый титан обладает высокой устойчивостью к коррозии, особенно в агрессивной среде, такой как морская вода, кислотные условия и окислительные среды.Это делает его идеальным для морских и химических процессов.

3Легкая природа.

• Плотность: Титан примерно на 45% легче стали.Эта легкая характеристика позволяет проектировать более эффективные конструкции без ущерба для прочности, особенно в аэрокосмической и высокопроизводительной автомобильной промышленности.

4Устойчивость к усталости

• Прочность в течение длительного времени: Титановые сплавы обладают превосходной устойчивостью к усталости, что делает их подходящими для циклических нагрузок,например, в аэрокосмических компонентах, где с течением времени возникает повторяющееся напряжение.

5Тепловые свойства

• Высокотемпературные характеристики: Титан может сохранять свою прочность и целостность при высоких температурах, что делает его подходящим для таких применений, как выхлопные системы в автомобильной и аэрокосмической отраслях.

6. Биосовместимость

• Медицинское применение: биосовместимость коммерчески чистого титана делает его отличным выбором для медицинских имплантатов и устройств, минимизируя риск неблагоприятных реакций в организме человека.

Резюме

Сочетание высокой прочности на растяжение и устойчивости к коррозии, превосходной коррозионной стойкости, легкого веса,и долговечность делает титановые трубы ASTM B338 очень универсальными и подходящими для широкого спектра требовательных приложенийЭти свойства обеспечивают эффективную конструкцию и производительность, особенно в условиях, когда традиционные материалы могут потерпеть неудачу.

Применения титановых спиральных труб нагревательной катушки:

Титановые нагревательные спиральные трубы находят применение в различных отраслях промышленности из-за их уникальных свойств и производительности.Эти трубы используются в системах теплообменников, где присутствуют коррозионные вещества.Их устойчивость к коррозии отверстий и трещин обеспечивает надежную работу, значительно снижая риск отказа оборудования и связанных с ним простоев.

В пищевой промышленности, где гигиена и безопасность материалов имеют первостепенное значение, титановые тепловые спиральные трубы служат идеальными компонентами в процессах пастеризации и стерилизации.Нереактивный характер титана означает, что он не просачивает вредные вещества в продуктыЭта характеристика становится все более важной, поскольку потребители требуют прозрачности и безопасности в производстве продуктов питания.

Фармацевтическая промышленность также получает выгоду от использования титановых спиральных труб с нагревательной катушкой.например, при производстве вакцин или других чувствительных соединений, эти трубы обеспечивают постоянную и надежную производительность. их биосовместимость и устойчивость к загрязнению делают их подходящими для применения, где необходимо сохранить целостность продукта.

Будущие тенденции в технологии титановых бесшовных труб:

По мере развития промышленности спрос на титановые бесшовные трубы в теплообменниках, как ожидается, будет расти.Продолжающиеся исследования и разработки направлены на улучшение свойств титановых сплавовИнновации в производственных методах, таких как аддитивное производство,также открывают новые возможности для производства сложной геометрии и индивидуальных конструкций, отвечающих конкретным требованиям приложенияЭти достижения, вероятно, приведут к увеличению использования титановых бесшовных труб в различных отраслях промышленности.

Устойчивость становится важным фактором в выборе материалов, и перерабатываемость титана способствует его привлекательности в современных приложениях.Поскольку промышленность стремится уменьшить свой экологический след, использование прочных и перерабатываемых материалов, таких как титан, станет все более важным.обеспечение того, чтобы он оставался устойчивым вариантом для теплообменников и других критических приложений.

Цифровизация и интеллектуальные технологии также должны произвести революцию в разработке и мониторинге теплообменников.Интеграция датчиков и систем мониторинга в режиме реального времени в конструкции титановых бесшовных труб может обеспечить ценные сведения о производительности и состоянии с течением времениТакие достижения не только повысят эффективность работы, но и позволят разработать стратегии прогнозирования технического обслуживания, что в конечном итоге приведет к снижению эксплуатационных затрат и повышению надежности.
