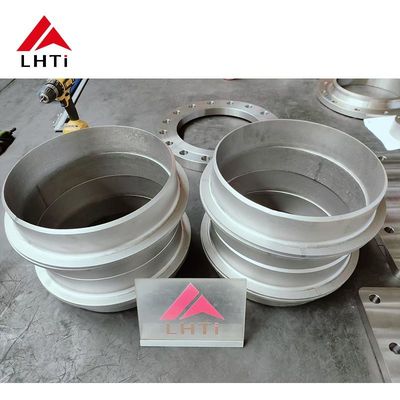

DIN 2503 Титановый пластинчатый фланц плоский фланц Gr1 Gr2 Gr7 PN40 Планчатый фланц FF RF фланц трубы Фланчатый пластинка для трубопроводных систем

DIN 2503 Титановый пластинчатый фланц плоский фланц Gr1 Gr2 Gr7 PN40 Пластинчатый фланц FF RF Фланц трубы Фланц для трубопроводов

Введение продукта для титановых фланцев DIN 2503

Титановые фланцы, изготовленные из титановых сплавов, высоко ценятся в различных отраслях промышленности за их исключительные свойства.высокое соотношение прочности к весуОни превосходят в суровых условиях, где химическая коррозия является проблемой, что делает их незаменимыми в таких отраслях промышленности, как нефть, химическая обработка,и другие, требующие надежных характеристик материала.

Ключом к их полезности является врожденная устойчивость титана к коррозии, обеспечивающая долговечность и надежность в сложных условиях эксплуатации.Титановые фланцы также отличаются превосходной устойчивостью к усталости и к ползучестиИх легкость обработки и установки еще больше повышает их привлекательность.предоставление практических решений для различных промышленных применений.

DIN 2503 Фланцы из пластин:

Конструкция и размеры:

• Лицо фланца: DIN 2503 определяет фланцы с поднятой конструкцией лица, которая обеспечивает поверхность для уплотнения уплотнителей для создания плотной уплотнения.
• Материалы: Стандарт охватывает различные материалы, подходящие для промышленных применений, включая углеродистую сталь, нержавеющую сталь и сплавы.
• Размеры: детальные размеры включают внешний диаметр (OD), диаметр круга болта, размер отверстия болта и толщину фланца.Эти размеры обеспечивают совместимость и взаимозаменяемость с другими стандартными компонентами DIN.

Уровень давления:

• Классы PN: Фланцы DIN 2503 доступны в классах давления PN 6, PN 10, PN 16, PN 25 и PN 40.Эти классы обозначают максимально допустимое рабочее давление на основе конструкции и материала фланца.

Применение:

• Промышленное применение: широко используется в таких отраслях промышленности, как химическая обработка, нефть и газ, нефтехимия, очистные сооружения и многое другое.
• Совместимость: предназначена для совместимости с трубами и клапанами, соответствующими стандартам DIN, обеспечивая бесшовную интеграцию в трубопроводные системы.

Преимущества:

• Надежность: конструкция поднятой фазы повышает эффективность уплотнения, уменьшая риск утечек в критических приложениях.
• Стандартизация: стандарты DIN обеспечивают единообразие размеров и материалов, облегчая закупку, установку и обслуживание.
• Универсальность: подходит для различных условий эксплуатации из-за вариантов материалов и давления.
• Экономично-эффективность: обеспечивает экономически эффективное решение для подключения труб и оборудования в промышленных условиях, сбалансируя производительность с доступностью.

Различные типы титановых фланцев:

Фланц с поднятой лицом (RF):

1. Дизайн:

   • Поднятая поверхность: фланц с поднятым лицом имеет небольшую часть вокруг отверстия, пробуренную немного больше диаметра трубы.
   • Площадь уплотнения: поднятая поверхность служит основной уплотнительной поверхностью, на которой опирается уплотнение.

2. Преимущества:

   • Улучшенное уплотнение: дизайн поднятой стороны концентрирует сжатие прокладки на меньшей площади, улучшая эффективность уплотнения.
   • Защита: поднятая поверхность помогает защитить поверхность фланца от повреждений во время обращения и установки.

3. Применение:

   • Общие: фланцы с поднятым лицом чаще используются в стандартных промышленных приложениях, где необходима надежная и безотпускная уплотнение.
   • Предельное давление: Подходит для применения при более высоком давлении, поскольку поднятая поверхность позволяет лучше сжимать уплотнение.

Плоская поверхность (FF) фланца:

1. Дизайн:

   • Гладкая поверхность: плоские фланцы имеют плоскую или гладкую поверхность без выступов или поднятых участков вокруг отверстия.
   • Площадь уплотнения: уплотнение достигается путем установки уплотнения непосредственно на плоской поверхности фланца.

2. Преимущества:

   • Легкость выравнивания: при сборке фланцы плоской формы легче выравнивать, поскольку нет поднятых поверхностей.
   • Экономия пространства: они требуют меньшего пространства по сравнению с фланцами с поднятым лицом, что может быть выгодно в тесных установках.

3. Применение:

   • Специализированные: Фланцы плоской поверхности обычно используются при низком давлении и некритических приложениях, где требования к уплотнению менее строги.
   • Специальные прокладки: могут потребоваться специальные прокладки (например, прокладки для полного лица), которые покрывают всю поверхность фланца для обеспечения правильной уплотнения.

Выбор между поднятым лицом и плоским лицом:

• Требования к давлению и уплотнению: фланцы с поднятым лицом предпочтительнее для применения при более высоком давлении, где надежная уплотнение имеет решающее значение.Flat Face фланцы подходят для применения низкого давления или где ограничения пространства являются проблемой.

• Выбор уплотнения: выбор уплотнения (например, кольцевого типа или полного лица) зависит от типа фланца (RF или FF) и требований к герметичности уплотнения.

Спецификации фланца из титановой плиты DIN2501 PN40

Ключевые характеристики титанового фланца DIN 2503

Титановый пластинчатый фланц DIN 2503 - это тип фланца, изготовленный в соответствии со стандартом DIN 2503, широко используемый в промышленных трубопроводах для соединения труб, клапанов, насосов,и другое оборудованиеТитановый материал обладает значительными преимуществами, особенно в коррозионной среде.

1Состав материала

• Титановые класса: Титановые фланцы обычно изготавливаются из титана 2-го класса (CP-Ti) или титана 5-го класса (Ti-6Al-4V).и свариваемость.
  • Титан 2-го класса: известный своей превосходной коррозионной стойкостью и формируемостью, широко используется в химической обработке и морской промышленности.
  • Титан 5-го класса: сплав с алюминием и ванадием для повышения прочности и высокотемпературных характеристик, часто используемый в аэрокосмической промышленности и при высоких напряжениях.
• Устойчивость к коррозии: Титановые фланцы известны своей исключительной устойчивостью к коррозионной среде, такой как морская вода, хлориды, кислоты и щелочи.Это делает их идеальными для таких отраслей промышленности, как химическая обработка., морской и опреснения.

2Проектирование и структура

• Дизайн фланца: Стандарт DIN 2503 определяет плоскую, круглую пластину с просверленными отверстиями для болтинга.
• Толщина и размер: эти фланцы доступны в различных толщинах и размерах в соответствии со стандартом DIN 2503, обеспечивая совместимость с широким диапазоном размеров труб и номинальных давлений.
• Дырки для болтов: отверстия для болтов просверлены по стандартным размерам и расстояниям, что позволяет легко выровнять и застегивать фланц с другими компонентами в трубопроводной системе.

3. Нагрузка и температура

• Предельное давление: Титановые фланцы доступны в различных номиналах давления, обычно классифицируемых по PN (номинальное давление), таким как PN10, PN16, PN25, и т.д.Эти номиналы определяют максимально допустимое давление для фланца в трубопроводной системе.
• Устойчивость к температуре: Титан обладает высокой температурной стойкостью, что делает титановые фланцы DIN 2503 подходящими для систем, подверженных широкому диапазону температур.Титан сохраняет свою прочность и целостность при высоких и низких температурах.

4Легкий вес.

• Более легкий, чем сталь: титан намного легче, чем углеродистая сталь или нержавеющая сталь, что упрощает транспортировку, установку и обработку.
• Уменьшенная структурная нагрузка: уменьшенный вес титановых фланцев способствует снижению общего веса трубопроводов, что особенно ценно в таких приложениях, как аэрокосмическая, морская,и оффшорные платформы.

5Прочность и долговечность

• Устойчивость к износу: Титан обладает высокой устойчивостью к абразии, эрозии и усталости в суровых условиях.Это делает его идеальным для требовательных приложений, где долговечность и длительный срок службы необходимы.
• Низкое содержание: из-за своей коррозионной стойкости титановые фланцы требуют минимального обслуживания, что снижает время простоя и затраты на ремонт в течение всего срока службы оборудования.

6. Точное производство и соответствие стандартам

• Стандарт DIN 2503: Эти фланцы изготавливаются с соблюдением строгих допусков, указанных в стандарте DIN 2503, что обеспечивает совместимость с другими компонентами труб, которые соответствуют тому же стандарту.
• Обеспечение качества: Титановые фланцы, произведенные в соответствии с стандартом DIN 2503, подвергаются строгим мерам контроля качества, чтобы гарантировать, что они соответствуют требованиям к размерам, давлению и прочности.
• Совместимость болта и уплотнителя: отверстия болта и поверхности фланца предназначены для совместимости со стандартными уплотнениями и болтами, что позволяет легко устанавливать и уплотнять.

Преимущества титановой пластины для скольжения на фланцах:

Титановые пластиновые скользящие фланцы имеют несколько преимуществ, которые делают их подходящими для различных промышленных применений, где свойства титана являются выгодными.

Устойчивость к коррозии: Титан очень устойчив к коррозии в широком диапазоне агрессивной среды, включая морскую воду, кислоты и хлориды.Это свойство делает титановые скользящие фланцы идеальными для применения, где коррозия является проблемой, такие как морская среда, химическая переработка и морские нефтяные платформы.

Высокое соотношение прочности к весу: Титан известен своим превосходным соотношением прочности к весу, которое превосходит большинство других металлов.Эта характеристика позволяет титановым скользящим фланцам обеспечивать сильныеЭто особенно полезно в аэрокосмических приложениях и промышленности, где снижение веса является критическим.

Биосовместимость: Титан биосовместим и нетоксичен, что делает его подходящим для применения в медицинских изделиях, фармацевтическом производстве,и переработки пищевых продуктов, где чистота и безопасность продукта имеют важное значение.

Устойчивость к высокой температуре: Титан сохраняет свою прочность и коррозионную стойкость при повышенных температурах, до около 600 ° C (1112 ° F), в зависимости от класса.Это свойство делает титановые скользящие фланцы подходящими для применения при высоких температурах, таких как теплообменники и химические реакторы.

Легкость изготовления: Титан может быть легко обработан, сварен и сформирован, что позволяет создавать сложные формы и конфигурации в скользящих фланцах.Эта гибкость в изготовлении облегчает настройку и адаптацию к конкретным требованиям проекта.

Долговечность и долговечность: Титан известен своей долговечностью и устойчивостью к деградации с течением времени.обеспечение надежной производительности и длительного срока службы скользящих фланцев в требовательных промышленных условиях.
