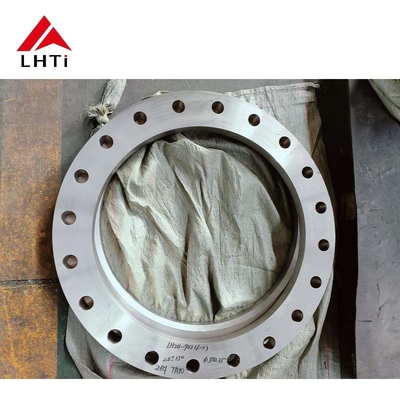

Титановые фланцы для сварки шеи класса 7 класса 9 ASME B16.5 Класс 150 Титановые фланцы с поднятой лицом Титановые для промышленных систем

Титановые фланцы для сварки шеи класса 7 класса 9 ASME B16.5 Класс 150 Титановые фланцы с поднятой лицом Титановые для промышленных систем

Резюме

Титан, с его уникальной комбинацией прочности, легкого веса и исключительной коррозионной стойкости, является материалом выбора для требовательных применений в промышленных системах.В данной работе рассматриваются характеристики, стандарты производства и применения титановых фланцев шейки сварки класса 7 и 9 в соответствии со спецификациями ASME B16.5 класса 150.Особое внимание уделяется дизайну поднятой стороны титановых фланцев, подчеркивая их преимущества в промышленных системах, включая химическую переработку, аэрокосмическую промышленность, нефть и газ, а также производство энергии.Мы изучаем преимущества и проблемы, связанные с этими титановыми сплавами и их использование в высокопроизводительных приложениях.

Введение

Фланцы являются важными компонентами для соединения трубных систем, клапанов, насосов и другого оборудования в различных промышленных условиях.Титан отличается превосходными свойствами., особенно его высокое соотношение прочности к весу, коррозионная стойкость и способность выдерживать высокие температуры и давление.Титановые сплавы 7 и 9 классов обычно используются при производстве титановых фланцев на шее сварки, особенно для промышленных систем, требующих надежности и долговечности в суровых условиях.

Титан 7 класса, также известный как Ti-0.15Pd, содержит небольшое количество палладия для улучшения коррозионной стойкости, что делает его идеальным для применения в химической обработке и морской среде.Титан 9 класса, или Ti-3Al-2.5V, является сплавом, который включает в себя алюминий и ванадий, что повышает его прочность при сохранении отличной коррозионной стойкости.

Титановые сплавы: класс 7 и класс 9

1. Титан 7 класса (Ti-0,15Pd): Этот сплав в основном используется в приложениях, требующих повышенной стойкости к коррозии, особенно в условиях уменьшения.Добавление палладия (Pd) дает титану 7 класса исключительную устойчивость к кислотам и другим агрессивным химическим веществам, что делает его подходящим для химической обработки, нефтехимической промышленности и окружающей среды морской воды.что делает его эффективным для производства сварных компонентов, такие как титановые сварные фланцы шеи.

2. Титан 9 класса (Ti-3Al-2.5V): Титан 9 класса, также известный как Ti-3Al-2.5V, является сплавом более высокой прочности, содержащим 3% алюминия и 2,5% ванадия.Эта композиция обеспечивает значительное улучшение прочности при сохранении отличной коррозионной стойкостиОн часто используется в приложениях, требующих высокого соотношения прочности и веса и устойчивости к коррозионным средам.Его прочность делает его подходящим материалом для таких компонентов, как фланцы на шее сварки, особенно в таких отраслях, как аэрокосмическая, автомобильная, нефтегазовая.

Титановые фланцы на шее сварки

Фланцы сварной шеи являются популярным дизайном фланца в промышленных системах, особенно для применения высокого давления.Они характеризуются длинной шеей, которая обеспечивает плавный переход между фланцем и трубойШейка повышает прочность и целостность соединения, уменьшая концентрацию напряжения, что имеет решающее значение в условиях высокого давления или стресса.

Титановые фланцы сварного шеи обычно изготавливаются с использованием титановых сплавов 7 и 9 классов из-за их превосходной прочности, коррозионной устойчивости и производительности в экстремальных условиях.Эти сплавы особенно эффективны в таких средах, как химические заводы., морских нефтяных буровых установок и аэрокосмических приложений, где материалы подвергаются суровым условиям, таким как высокое давление, экстремальные температуры и коррозионные химикаты.

Спецификации ASME B16.5 класса 150

ASME B16.5 является стандартом, который охватывает требования к конструкции, материалам, габаритам и испытаниям для фланцев труб и фланцевых фитингов.Определение класса 150 определяет номинальное давление для фланцев, что указывает на то, что эти фланцы могут выдерживать максимальное давление 150 фунтов на квадратный дюйм (psi).с тщательным испытанием для обеспечения их надежности и безопасности в определенных условиях давления.

Класс 150 обычно используется в приложениях среднего давления, включая водяные системы, газовые системы и химические процессы.Титановые фланцы, изготовленные по этому стандарту, особенно выгодны для отраслей промышленности, где необходимы коррозионная стойкость и высокая прочность., такие как химический, фармацевтический и энергетический сектора.

Поднятый дизайн лица

Титановые фланцы сварки часто изготавливаются с поднятой линией (RF), которая является наиболее распространенным типом линейки в промышленных приложениях.Поднятая поверхность обеспечивает контактную поверхность, которая слегка поднимается над кругом болтовки фланца, что позволяет улучшить герметичность и устойчивость к утечке под давлением.

Конструкция поднятой поверхности особенно полезна в приложениях высокого давления, поскольку она увеличивает номинальное давление соединения фланца,обеспечение более надежного уплотнения между фланцем и спаривающей частьюЭта конструкция идеально подходит для промышленных систем, работающих в средах, где утечка может привести к значительным опасностям для безопасности или сбоям в работе.Повышенная поверхность также помогает распределить нагрузку более равномерно по уплотнению, что уменьшает вероятность отказа уплотнителя.

Применение титановых сварных фланцев шеи

1. Химическая обработка: Титановые фланцы, особенно 7 и 9 классов, широко используются на химических заводах из-за их устойчивости к коррозионным химикатам и высокой температуре.Они используются для соединения труб и сосудов, перевозящих опасные материалы., обеспечивая целостность системы в сложных условиях.

2. Аэрокосмическая промышленность: Титановые сплавы идеально подходят для аэрокосмических применений из-за их высокого соотношения прочности и веса.и другие критические компоненты, где надежность и производительность имеют первостепенное значение.

3. Нефть и газ: Титановые фланцы имеют решающее значение в нефтегазовой промышленности, особенно в морских буровых операциях.Устойчивость титана к коррозии соленой водой и его способность выдерживать высокое давление делают его предпочтительным материалом для фланцев в подводных трубопроводах, нефтяные платформы и нефтеперерабатывающие заводы.

4. Производство электроэнергии: в электростанциях титановые фланцы используются в паровых системах, теплообменниках и турбинах.в сочетании с отличной коррозионной стойкостью, делает их идеальными для поддержания целостности систем электрогенерации.

Заключение

Титановые фланцы для сварки шеи, изготовленные из титановых сплавов 7 и 9 классов, изготовленные в соответствии со стандартами ASME B16.5 класса 150, предлагают исключительные характеристики для промышленных систем.Их сочетание высокой прочности, легкий вес и выдающаяся коррозионная устойчивость делают их незаменимыми в таких отраслях промышленности, как химическая обработка, аэрокосмическая промышленность, нефтегазовая промышленность и производство электроэнергии.Повышенный дизайн лица обеспечивает надежное и безопасное соединение, даже в условиях высокого давления, способствуя долгосрочной долговечности и безопасности промышленных систем.Поскольку промышленное применение продолжает требовать материалов, способных выдерживать экстремальные условия, титановые швы сварки будут играть все более важную роль в обеспечении целостности системы и эффективности эксплуатации.

Титановые фланцы для сварки шеи класса 7 класса 9 ASME B16.5 Класс 150 Титановые фланцы с поднятой лицом Титановые для промышленных систем

Стандартная спецификация титановых фланцев

АСТМ B381 Титановые фланцы

Ти кованые и пластиновые фланцы

Сертификаты испытаний титановых фланцев труб:

Сертификат испытания производителя (TC) согласно EN 10204/3.1B:

• Данный сертификат свидетельствует о том, что титановые фланцы труб были испытаны и проверены в соответствии с EN 10204/3.1B.Сертификация 1B означает, что материал был испытан производителем, и результаты испытаний основаны на собственном осмотре и испытаниях производителя., который предоставляется покупателю.

Сертификат сырья:

• Настоящий документ подтверждает, что сырье, используемое для изготовления титановых фланцев труб, отвечает необходимым химическим и механическим свойствам в соответствии с применимыми стандартами,обеспечение прослеживаемости материалов.

Отчет о рентгенографическом анализе на 100%:

• Этот отчет подтверждает, что титановые фланцы труб были подвергнуты 100% рентгенографии (рентгеновской инспекции) для обнаружения любых внутренних дефектов, таких как трещины, пустоты или включения.Он обеспечивает структурную целостность и качество фланца.

Доклад о проверке третьей стороной:

• Этот отчет выдается независимым третьим органом по проверке, который проверяет, что фланцы были испытаны и соответствуют требуемым спецификациям и стандартам.Проверки третьих лиц добавляют дополнительный уровень надежности и доверия для покупателя.

EN 10204 3.1 Сертификат:

• Сертификат EN 10204 3.1 обеспечивает проверку соответствия продукта техническим спецификациям и требуемым механическим свойствам.Он гарантирует, что продукция соответствует соответствующим европейским стандартам и правилам..

Дополнительное требование: NACE MR 01075:

• NACE MR 01075 - это стандарт, опубликованный Национальной ассоциацией инженеров-коррозионеров, который определяет требования к материалам, используемым в кислой среде эксплуатации.Настоящий сертификат гарантирует, что титановые фланцы труб подходят для использования в среде с сероводородным водородом (H2S), где коррозионная стойкость критична.

Сертификат содержания ферритов (при необходимости):

• Для некоторых применений может потребоваться определенное содержание ферритов, чтобы обеспечить пригодность материала для определенных процессов сварки или среды.Этот сертификат гарантирует, что содержание феррита соответствует требуемым стандартам.

Приложения титановых фланцев включают:

Аэрокосмическая промышленность: Титановые фланцы широко используются в аэрокосмической промышленности, особенно в двигателях, корпусах самолетов и других критических системах из-за их легкого веса, прочности и коррозионной устойчивости.
Химическая обработка: в химических заводах титановые фланцы используются для подключения реакторов, теплообменников и трубопроводов,поскольку они выдерживают высокие температуры и агрессивные коррозионные среды.
Производство электроэнергии: Титановые фланцы используются в ядерных реакторах, тепловых электростанциях, газовых турбинах и другом оборудовании из-за их превосходной высокотемпературной стойкости и долговечности.
Нефть и газ: в морских буровых, нефтеперерабатывающих и трубопроводных системах титановые фланцы идеально подходят из-за их устойчивости к коррозии соленой водой и высокой температуре.
Медицинское применение: Титановые фланцы используются в биомедицинских областях, таких как имплантаты, протезы и хирургические устройства, из-за их биосовместимости и устойчивости к коррозии жидкостей тела.


Общие стандарты и спецификации для титановых фланцев включают:

• Стандарты: ASTM B381, ASME SB381
• Размеры: от 1/2 до 18
• Уровень давления: 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64
• Типы поверхности фланца: плоская поверхность (FF), поднятая поверхность (RF), кольцевое соединение (RTJ)
• Уровни материалов:
  • Титан 1 класса (CP Ti)
  • Титан 2-го класса (CP Ti)
  • Титан 4 класса (Ti-0,25Pd)
  • Титан 5 класса (Ti-6Al-4V)
  • Титан 7 класса (Ti-0,15Pd)

Эти классы материалов обеспечивают ряд вариантов на основе прочности, коррозионной стойкости и теплостойкости, удовлетворяя разнообразным потребностям различных отраслей промышленности.из-за их превосходных характеристик в экстремальных условияхТитановые фланцы являются важнейшими компонентами во многих областях, будь то системы высокого давления, медицинские имплантаты или морские нефтяные бури, они отвечают самым требовательным требованиям к производительности.
