Подробная информация о продукции

Created with Pixso. Домой Created with Pixso. продукты Created with Pixso.
Титановый шаровой клапан
Created with Pixso.

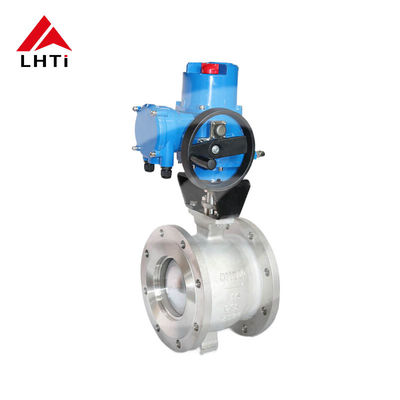

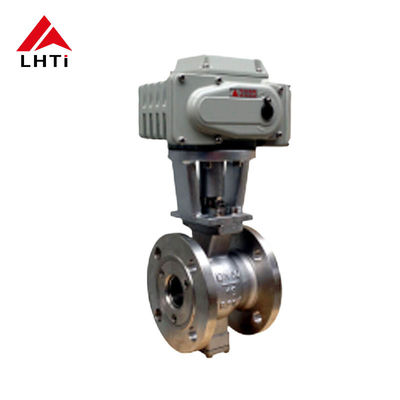

Титановые электрические V-портовые шаровые клапаны Gr1 Gr2 8 дюймовый шаровый клапан класса 150 DN 15-250 для водоснабжения

Титановые электрические V-портовые шаровые клапаны Gr1 Gr2 8 дюймовый шаровый клапан класса 150 DN 15-250 для водоснабжения

Титановые электрические V-портовые шаровые клапаны Gr1 Gr2 8 дюймовый шаровый клапан класса 150 DN 15-250 для водоснабжения

Наименование марки: LHTi
Номер модели: Титановый шаровой клапан V-Port
МОК: 1 шт.
цена: обсуждаемый
Условия оплаты: Л/К, Д/А, Д/П, Т/Т, западное соединение
Способность к поставкам: 5000 штук в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения:
Баоджи, Китай
Сертификация:
ISO9001,CE,etc
Стандарт дизайна:
API 6D, API 608, ASME B16.34
Модель:
Шаровой клапан
Тип сиденья:
Мягкое место, место металла
Тип тела:
Плавающий, Труннион.
Операция:
Руководство, шестерня, пневматический, электрическая
Материал:
Титан
метод работы:
Левер, редуктор, приводы
Тип мяча:
Полный порт, уменьшенный порт
Упаковывая детали:
Фанера корпус или поддоны, или по вашему требованию
Поставка способности:
5000 штук в месяц
Выделить:

Титановый шаровой клапан класса 150

,

DN 15-250 Титановый шаровой клапан

,

8 дюймовый титановый шаровой клапан

Описание продукта
Титановые электрические V-портовые шаровые клапаны
Специализированные регулирующие клапаны с V-образными портами для точного контроля потока, изготовленные из титана для исключительной коррозионной стойкости в требовательных промышленных приложениях.
Технические спецификации
Ограничение давления PN1.6-4.0Mpa Класс 150-300Lb
Номинальный диаметр DN25-DN350 1"-14"
Режим управления Регулятор, пневматический, гидравлический, электрический
Корпус, материалы капота TA1, TA2, TA10, Gr2, Gr3
Материалы для шаров TA1, TA2, TA10, Gr2, Gr3
Стволовые материалы TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Материалы уплотнительных колец PTFE, RPTFE, PPL, PEEK
Модели клапанов VQ647Y-16Ti, VQ647Y-25Ti, VQ647Y-40Ti, VQ647Y-150Lb ((Ti), VQ647Y-300Lb ((Ti), VQ647Y-16A, VQ647Y-25A, VQ647Y-40A, VQ647Y-150Lb ((A), VQ647Y-300Lb ((A), VQ947Y-16Ti, VQ947Y-25Ti, VQ947Y-40Ti,VQ947Y-150Lb ((Ti), VQ947Y-300Lb ((Ti), VQ947Y-16A, VQ947Y-25A, VQ947Y-40A, VQ947Y-150Lb ((A), VQ947Y-300Lb ((A)
Стандарты проектирования GB/T12237, ASME B16.34
Личные отношения GB/T12221, API6D, ASME B16.10
Подключения к фланцу HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
Стандарты испытаний JB/T9092, GB/T13927, API6D, API598
Основные особенности и преимущества
  • Дизайн V-порта:Позволяет точно контролировать поток с линейной и стабильной модуляцией для точных приложений сжатия
  • Устойчивость к коррозии:Выдающаяся устойчивость к химическим веществам, морской воде и суровым условиям обеспечивает долговечность и долговечность
  • Высокое соотношение прочности к весу:Прочная конструкция с легким титаном для более легкой обработки и установки
  • Толерантность к температуре:Подходит как для высокотемпературных, так и для низкотемпературных применений
  • Прочность:Долгий срок службы с уменьшенной частотой обслуживания и замены
  • Биосовместимость:Идеально подходит для фармацевтической и биотехнологической промышленности с контактами с биологическим материалом
  • Уменьшенное обслуживание:Снижение эксплуатационных затрат и времени простоя из-за высокой коррозионной стойкости
  • Безупречная операция:Точное проектирование обеспечивает эффективную работу и улучшенный контроль процессов
  • Многогранность:Подходит для химической обработки, нефти и газа, производства электроэнергии и различных промышленных применений
  • Улучшение безопасности:Улучшение эксплуатационной безопасности в критических и опасных условиях
Руководство по расчету размера клапана
  1. Определить значение Cv
    Вычислить коэффициент потока (Cv) с использованием стандартных уравнений или программных инструментов, основанных на характеристиках жидкости и условиях работы.
  2. Кавитация и характеристики жидкости
    • Проверка кавитации:Проверить значение FL (фактор восстановления давления жидкости) для предотвращения проблем с кавитацией
    • Фактор расширения:Определить коэффициент падения давления для сжимаемых жидкостей с учетом изменений плотности
  3. Выберите номинальный размер клапана
    Выберите размер клапана на основе рассчитанного значения Cv:
    • В-портовые шаровые клапаны: от 20% до 80% от открытия порта
    • Круглые портовые шаровые клапаны: от 30% до 80% от открытия порта
    Для получения соответствующего размера см. схемы CV производителя.
  4. Тип клапана и материалы
    • Тип соединения:Выберите фланцевые, натянутые или сварные на основе требований к применению
    • Материалы:Выбирайте титан или нержавеющую сталь для устойчивости к коррозии с уксусной кислотой и другими химическими веществами
    • Сиденья клапанов:Рассмотреть RTFE (укрепленный тефлон) для применения в клапанах управления V-Ball
  5. Выбор привода
    Выберите электрический, пневматический или гидравлический приводы на основе требований крутящего момента/двига, механизма управления (включения или выключения) и совместимости системы автоматизации.
Промышленное применение
  • Химическая промышленность:Управление коррозионными средами, включая кислотные и щелочные растворы, и оксидами в процессах химического производства
  • Нефтегазовая промышленность:Контроль потока и давления в системах добычи, транспортировки и обработки
  • Морская инженерия:Системы управления жидкостью в подводных трубопроводах и морских платформах с отличной коррозионной стойкостью морской воды
  • Воздушно-космическое поле:Гидравлические и топливные системы, требующие легких, прочных компонентов для применения в воздушных судах
  • Пищевая и фармацевтическая промышленность:Системы управления жидкостями, где необходимы нетоксичные, не загрязняющие материалы
