Титановый трехсторонний шаровой клапан для химической и энергетической промышленности Gr1 Gr2 PN16 PN 25 6 дюймовый шаровый клапан

Наименование марки:	LHTi
Номер модели:	Титановый шаровой клапан (трехсторонний)
МОК:	5 штук
цена:	обсуждаемый
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение
Способность к поставкам:	5000 штук в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Баоцзи, Шаньси, Китай

Сертификация:

ISO9001,CE,etc

Стандарт дизайна:

API 6D, ASME B16.34

метод работы:

Левер, редуктор, приводы

Сейф огня:

API 607, ISO 10497

Модель:

Шаровой клапан

Материал:

Сплав титана Gr1 Gr2 TA1 TA2

Операция:

Ручной, пневматический, электрический

Размер лица:

АСМЭ Б16.10

Антистатический:

API 608

Упаковывая детали:

Фанера корпус или поддоны, или по вашему требованию

Поставка способности:

5000 штук в месяц

Выделить:

Титановый шаровой клапан для электроэнергетики

Титановый шаровой клапан химической промышленности

6 дюймовый титановый шаровой клапан

Описание продукта

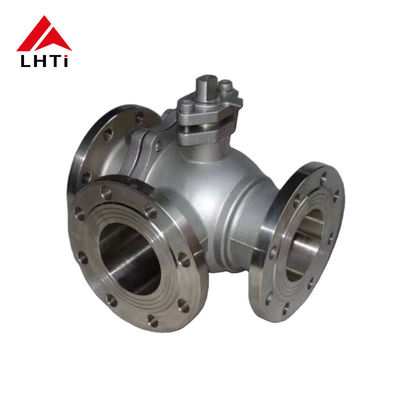

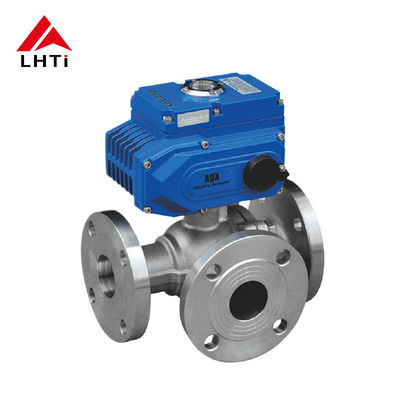

Титановый трехсторонний шаровой клапан для химической и энергетической промышленности

Высокопроизводительные титановые трехсторонние шаровые клапаны, предназначенные для требовательных применений в химической обработке и электрогенерации.Доступен в титановых классах TA1/TA2 (Gr1/Gr2) с номинальными давлениями PN16 и PN25 в 6-дюймовых размерах.

Обзор специального материала шарового клапана

Наши специализированные шаровые клапаны включают двусторонние, трехсторонние и четырехсторонние конфигурации как в мягкой, так и в жесткой конструкции.Эти клапаны используют высококачественные материалы, включая титан., никель, цирконий, Гастеллой, Монел, Инконел, дуплексная нержавеющая сталь, 904L, сплав 20,и C4 стали для исключительной коррозионной стойкости и механической прочности в сложных промышленных условиях.

Стандарты проектирования и испытаний

Стандарт проектирования	BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D
Инспекционный и испытательный стандарт	BS EN ISO 12266-(BS 6755 -1)
Расстояние от фланца к фланцу	Производственный стандарт
Завершить связь	Фланцевый конец по ANSI B 16.5Класс 150 / 300 BS 10 Таблица D E F / H PN 6 / PN 10 / PN 16 / PN 25 / PN 40 Стандарт DIN / JIS / IS Завинченный/прокрученный конец по ANSI B 1.20.1
Производственный диапазон размеров	1/2" (DN15) до 12" (DN300) - фланцевые концы 1/2" (DN15) до 3" (DN80) - винтовые концы
Ограничение давления	PN 10 / PN 16 / PN 25 / PN 40
Работа клапана	Управление ручным рычагом / приводом червяного привода Пневматический вращающийся четверть поворотный исполнитель / электрический исполнитель

Типы титановых шаровых клапанов

Плавучий шаровой клапан

Идеально подходит для управления жидкостью в условиях среднего и низкого давления и температуры.

Технические спецификации

Ограничение давления	PN1.6-4.0Mpa Класс 150-300Lb
Номинальный диаметр	DN15-DN300 1/2"-12"
Режим управления	Ручка, редуктор, пневматический, гидравлический, электрический
Корпус, материалы капота	TA1, TA2, TA10, Gr2, Gr3
Материалы для шаров	TA1, TA2, TA10, Gr2, Gr3
Стволовые материалы	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Материалы уплотнительных колец	PTFE, RPTFE, PPL, PEEK

Модели клапанов

Q44F-16Ti, Q44F-25Ti, Q44F-40Ti, Q45F-16Ti, Q45F-25Ti, Q45F-40Ti, Q344F-16Ti, Q344F-25Ti, Q344F-40Ti, Q345F-16Ti, Q345F-25Ti, Q345F-40Ti, Q644F-16Ti, Q64F-25Ti, Q644F-40Ti, Q645F-16Ti, Q645F-25Ti, Q645F-16Ti, Q645F-25Ti,Q645F-40Ti, Q944F-16Ti, Q944F-25Ti, Q944F-40Ti, Q945F-16Ti, Q945F-25Ti, Q945F-40Ti, Q44F-150LB ((Ti), Q44F-300LB ((Ti), Q345F-150LB ((Ti), Q645F-150LB ((Ti), Q945F-150LB ((Ti), Q945F-150LB ((Ti))

Стандарты проектирования

GB/T12237, ASME B16.34

Личные отношения

GB/T12221, ASME B16.10

Подключения к фланцу

HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS

Стандарты испытаний

JB/T9092, GB/T13927, API598

Круглый клапан с тренажером

Обладает фиксированным шаром внутри клапана с контролем потока, достигаемым путем вращения ствола.Подходит для условий высокого давления и высокой температуры с надежной герметичностью и работоспособностью.

В-портовый шаровой клапан

Конструкция шарика в форме буквы V обеспечивает превосходную производительность регулирования и точное управление жидкостью для приложений, требующих точного регулирования потока.

Многопортовый шаровой клапан

Многочисленные входные и выходные проходы позволяют выполнять сложные функции распределения и слияния жидкости для сложных систем управления жидкостью.

Руководящие принципы отбора и установки

Критерии отбора

При выборе подходящего типа клапана и спецификаций следует учитывать свойства среды (температура, давление, коррозионность), требования к скорости потока и рабочей среды.

Процедуры установки

Провести всеобъемлющую проверку клапана перед установкой, чтобы гарантировать отсутствие дефектов или повреждений
Сохранять клапан в закрытом положении во время установки для предотвращения утечки среднего
Обеспечение хорошей герметичности на соединениях клапан-трубопровода
Проверка работы гибкого клапана без прилипания
Проводить испытания давления после установки для подтверждения эффективности уплотнения и безопасности

Процедуры обслуживания

Регулярное обслуживание обеспечивает долгосрочную стабильную работу и продлевает срок службы шариковых клапанов из титанового сплава.

Регулярная проверка:Визуальный осмотр на наличие коррозии, износа или повреждения; осмотр уплотнительных элементов на наличие повреждения, старения или износа
Смазка:Регулярное смазка движущихся частей (столпа клапана) с использованием соответствующих смазочных материалов
Уборка:Периодическая чистка внутренней и внешней части для предотвращения засорения
Проверка крепления:Проверить и затянуть все болты и соединения
Функциональные испытания:Регулярные испытания на открытие/закрытие для проверки гибкости эксплуатации и эффективности уплотнения
Аварийное обслуживание:Немедленное реагирование при обнаружении аномалий (просачивание, жесткость)
Журналы обслуживания:Подробные записи о проверках, техническом обслуживании и ремонте
Профессиональное обслуживание:Периодические профессиональные проверки больших или сложных клапанов

Промышленное применение

Титановые шаровые клапаны обеспечивают надежную производительность во многих отраслях промышленности:

Химическая промышленность:Отличная коррозионная устойчивость при обращении с коррозионными средами, включая кислотно-щелочные растворы и оксиды
Нефть и природный газКритически важен для добычи, транспортировки и обработки для контроля потока и давления жидкости
Морская инженерия:Высокая коррозионная устойчивость морской воды для подводных трубопроводов и систем управления жидкостями морской платформы
Аэрокосмическая:Легкость, высокая прочность, идеально подходит для гидравлических и топливных систем в самолетах
Пищевые и фармацевтические продукты:Нетоксичные, не загрязняющие свойства, подходящие для переработки пищевых продуктов и контроля фармацевтических жидкостей
